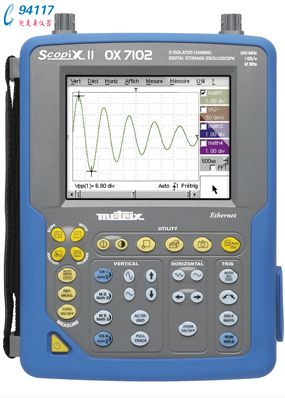

五合一功能：示波器、萬用表、FFT分析儀、諧波分析儀和記錄儀
1GS/s實時采樣率，50GS/s等效采樣率 – 存儲深度每通道2500點（示波器模式下），可擴展到50K
2個隔離通道，600V ，Cat III，可同時顯示4個波形。
12位垂直分辨率，更深入、更精確進行縮放
實時FFT分析，
2個獨立通道，4000-點，TRMS，200kHz數字萬用表功能
彩色LCD觸摸屏
33個直接命令鍵和視窗式菜單界面
多種通訊接口：RS-232，并口，以太網（內置WEB服務器）
觸控筆直接訪問屏幕菜單或功能，直接對圖形元素進行操作
智能探頭，帶有用戶自定義控制按鈕
現場維修-工業方面或電子方面
工廠內部維護和維修
安裝和運行監測
工業過程測試
質量控制
用于研發和實驗室-工程師或技術員
技術參數：
|
人機界面 |
|
|
顯示屏 |
彩色或單色5.7” LCD(115x86mm) -320 x 240 CCFL背光 |
|
顯示模式 |
500實時采樣點顯示 / 矢量帶內插 |
|
波形顯示 |
4實時波形+ 4 參考波形/ 分區顯示&全屏顯示
（波形區域達110 x 74） |
|
屏幕控制 |
觸控屏 / 視窗式菜單及圖形指令 |
|
語言 |
5國語言，菜單&在線幫助 （法、英、德、意、西班牙文） |
|
示波器模式 |
|
|
垂直 |
|
|
帶寬 |
100MHz 帶寬顯示：15MHz, 1.5MHz或5kHz |
|
通道數 |
2隔離通道 |
|
輸入阻抗 |
1MΩ ± 0.5%， 17pF |
|
最大輸入電壓 |
600 V / Cat III （探頭連接安全適配器） |
|
垂直靈敏度 |
16檔量程，從2.5mV到200V/div
垂直放大模式下可到156μV/div(12位轉換器)
精度±1% |
|
垂直放大 |
單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選?。?/DIV>
X 16 最大 |
|
探頭衰減系數 |
1/10/100/1000 或調整至任意值/可自由定義測量單位 |
|
水平 |
|
|
時基掃描 |
35檔，從1ns/div到200s/div,精度±0.1%
滾動模式下從100ms到200s/div |
|
水平放大 |
單擊視窗選取放大系統（使用觸控筆在顯示屏上直接選?。?/DIV> |
|
觸發 |
|
|
觸發方式 |
自動，觸發，單次，自動50% |
|
觸發類型 |
邊沿，脈寬(20ns-20s)，延遲(120ns-20s)，計數（3-16384事件）
TV幀或行數(525=NTSC 或625=PAL/SECAM)
觸發電平連續可調 |
|
耦合 |
AC，DC，高頻限制，降噪—觸發抑制（從160ns到30s） |
|
靈敏度 |
≤ 0.6 div (1kHz) / ≤ 1.5 div (整個帶寬) |
|
閾值觸發 |
開始于16個自動測量值中的一個 |
|
數字處理 |
|
|
最大采樣率 |
等效采樣率50Gs/s ，每通道實時采樣率2.5G s/s 或1Gs/s |
|
垂直分辨率 |
12位 （垂直解析度0.025%） |
|
存儲深度 |
2500點/通道
可達50000點/通道（選配50K存儲深度擴展） |
|
用戶可支配存儲空間
Windows界面文件管理 |
2Mb，可存儲各種不同文件：波形，組態設定，數學公式，圖片文件等。 |
|
GLITCH模式 |
脈寬≥ 2ns ,
1250 對Min/Max (25000對，當選配50K存儲深度擴展時) |
|
顯示模式 |
包絡模式，平均模式（系數從2至64），XY模式 |
|
其他功能 |
|
|
自動 |
自動觸發時間：<5s,自動辨識輸入通道-頻率>30Hz |
|
FFT分析&數字運算 |
FFT(線性或?qū)?shù))，測量指針/ 數學運算+,-,x,/ 以及自定義數學公式 |
|
指針 |
2或3個指針：V，T，相位；分辨率12位；顯示：4個字 |
|
自動測量 |
19種參數自動測量；分辨率12位；顯示：4個字 |
|
萬用表模式 |
|
|
一般指標 |
2通道 / 8000點， +條形圖min/max /TRMS / 帶時間的趨勢圖記錄（5分鐘到31天） |
|
AC,DC,AC+DC電壓 |
300mV到600Vrms，400mV到800VDC
VDC精度：0.5%L+5字，帶寬200kHz |
|
電阻 |
80Ω ～ 32MΩ ，精度0.5%L+25字，快速導通性測試：10ms |
|
其他測量 |
電容：5nF到5mF，頻率：200kHz，二極管測試：3.3V |
|
測量閾值觸發 |
2通道，可設定時間，100組帶時間戳的記錄（.TXT文件） |
|
諧波分析模式（選配） |
|
|
多通道分析 |
2通道，61次諧波，基波平鋁從40到450Hz（自動或手動模式） |
|
同步測量 |
總的Vrms和THD，所選階次的諧波（基波%，相位，頻率，Vrms） |
|
記錄模式（選配） |
|
|
記錄長度/采樣率 |
從2s到一個月，從800μs到18min
(從40μs到53s，選配50K存儲深度擴展時) |
|
記錄條件 |
閾值或限定窗，多通道條件同時作用，可設定周期從160μs |
|
記錄分析 |
比例和物理單位，自動測量或手動指針測量，錯誤搜索，放大等 |
|
通用規格 | |
|
組態設定存儲 |
無限/ (.CFG) 文件大小:約 1kB |
|
打印 |
（標配），RS232（標配），并口（選配） |
|
PC通訊 |
10Mb以太網,RS232(max 115kbs)或USB（選配）
SX-Metro PC端應用軟件（選配） |
|
網絡 |
10Mb以太網，Web服務器（遠程控制、實時波形，指針自動測量）FTP服務器（同PC進行文件交換），F(xiàn)TP客戶端（保存至PC硬盤） |
|
電源 |
9.6V / 3.8A/h電池組 / 工作時間約4小時/可調整省電模式
AC電源98-254V/47-63 Hz < 15w |
|
安規/EMC |
符合IEC 61010-1 / CEM符合EN61326-1 |
|
機械指標 |
265 x 195 x 56 mm / 1.9kg(帶電池) / IP51防護 |
