CL-500A 分光輻射照度計

CL-500A 分光輻射照度計

CL-500A

用于在照明現場和實驗室環境測量光源的三刺激值、色度、色差、顯色指數、相關色溫及照度。

產品信息

CL-500A是柯尼卡美能達推出的首款輕便、手持式的分光輻射照度計。憑借先進的光學傳感技術和創新的設計，CL-500A可用于評估新一代光源如LED、OLED、有機EL照明的顯色指數、照度、色度、相關色溫等參數。

無論在實驗室研發還是照明現場測量，CL-500A都可以滿足使用，為用戶提供便攜輕松的操作體驗。CL-500A運用了分光原理，內置光柵和傳感器陣列使其可以對光源光譜進行分析，通過光譜數據公式計算光源的顯色指數。顯色指數是對光源的光譜屬性和光品質定義的重要評估標準。用CL-500A可以測量得到一般顯色指數Ra和特殊顯色指數R1~R15。用傳感器陣列的另一個好處是可以復現光源的光譜圖，對如LED、OLED、高壓燈這類波峰能量集中、半波寬較窄的光源的光譜圖有很好呈現。

CL-500A不但可以測量顯色指數，還可測量照度、色坐標(1931xy, 1976u'v')、相關色溫T?uv、三刺激值XYZ、特征波長λ、色純度Pe、色差值。通過隨機附送的軟件CL-S10w，可連接電腦顯示光源的顯色指數評估圖、色溫色坐標圖、光譜數據等。針對同一批次LED也會出現較大色差的問題，軟件提供按顏色對LED分級的功能。

可通過電腦軟件CL-S10w，連接最多10臺CL-500A同時進行多點測量，方便用戶對環境的照度均勻性、光源色溫進行跟蹤評估。

產品特點

測量顯色指數

很久以前，人類就把物體并排放在自然光（太陽光）下觀察，比較各種顏色。盡管火把、蠟燭、白熾燈以及其他光源也都用來照明，但一直只有在自然光下比較顏色才是標準做法。

除了熒光燈，最近LED（發光二極管）也已被用作照明燈。物體在這些光源下顯示的色貌與其在自然光下原色貌進行比較，兩者的接近程度就是光源的"顯色性"。

光源顯示的色調越接近自然原色，其顯色性就越好（或越高）。顯色指數是對燈或其他光源顯色性的量化結果，旨在提供客觀標準。顯色指數表示被測光源和標準光源※ 的接近程度。最大值為100。顯色差異越大，值越小，說明被測光源顯示的顏色和自然原色的差距越大。

*

標準光源和被測光源的色溫相同。（光源的黑體軌跡與太陽光對應。）

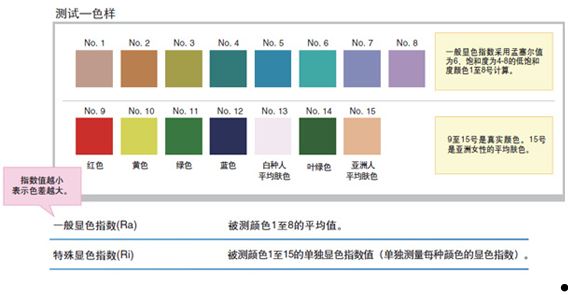

顯色指數包括一般顯色指數(Ra)和特殊顯色指數（R1至R15）

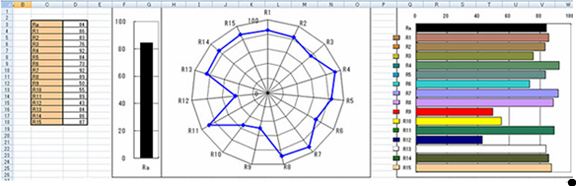

顯色指數采用直觀顯示，便于理解。被測光源和標準光源的色差一目了然，條形圖顯示一般顯色指數Ra（特殊顯色指數R1至R8的平均值）和15種特殊顯色指數（R1至R15）。

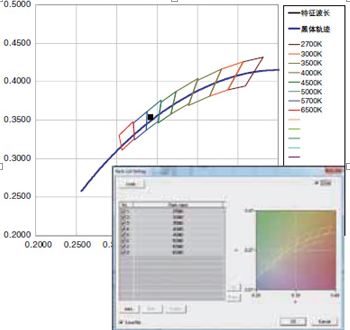

針對LED行業普遍關注的按顏色分級的問題，CL-500A配備軟件可提供LED色度分級的功能。

小型輕巧的手持式

主機大小為70×83×165 mm，僅重350g的手持式，方便攜帶，可進行手持測量。另外，上下均有三腳架固定螺孔，可與支架裝置輕松組合。

標配Excel? 附加軟件

簡便易用的Excel? 附加軟件

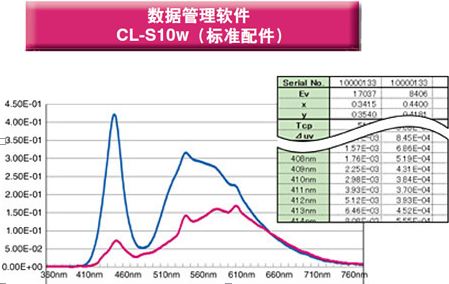

直接將CL-500A測量數據讀入到Excel表格中。然后可使用Excel的功能輕松執行數據處理。

因?yàn)榉逯挡ㄩL便于觀察，所以光源分類和分級便于操作且精度更高。此外，1nm的數值數據也可通過列表形式顯示。

多點測量功能

數據管理軟件CL-S10w可用于控制多達10臺CL-500A進行多點測量。使用SDK軟件還可進一步增加數量。

符合JIS和DIN標準

CL-500A符合DIN 5032第7部分B級標準和JIS C 1609-1:2006 AA普通級標準， 是首款符合DIN和JIS兩種標準的便攜型分光輻射照度計。

可用于高速測量

使用SDK軟件，可執行5次/秒的高速測量。

規格

*1

當測量速度模式設為快速模式時得到第7.6.3部分的響應時間

*2

對于585.3nm，使用587.6nm的校正波長進行替代測量

*3

根據本公司測試校準（零位校準后，溫度變化在2°C以內）

*4

自動曝光時間設置（高精度）模式

*5

Ev（照度）為線性

*上述規格若有更改，恕不另行通知。

數據管理軟件 CL-S10w(V1.1)的規格

 以上記載內容、規格及外觀如有更改，恕不另行通知。

 以上出現的公司名稱、產品名稱均為各公司商標或注冊商標。

選配件

遮光筒 CL-A11
